嵌入式硬件设计03-用电源树搞定电流分配

mm58690

您有没有试过电路板空载时上电一切正常，但带上负载后就“动力不足”呢？不是因为外设“索要”的太多，而是您的电源“给予”的不合理！我们来看一则案例：一位硬件工程师在设计以太网PHY电路时，使用了一个外部LDO芯片产生1.2V以供给PHY芯片的数字和模拟电源。在低速传输数据时网络通信一路通顺，然而使用1000M全双工通信模式时，出现通信不稳定的囧况！久经排查，才得知PHY芯片在千兆通信模式下1.2V电源的电流大小达到500mA以上，如图 1；然而工程师选取的LDO的最大输出能力才只有350mA，如图 2，并不足以满足负载的需要。

  S! S/ M* N4 e9 ^

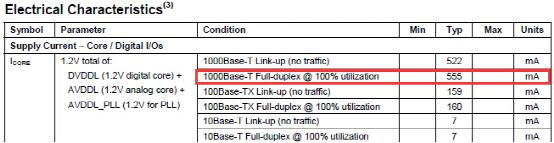

图 1  PHY芯片的电流特性

! v% W  }+ {, ], o7 h' g6 o

4 ]* c7 m. [" p5 l* U) T

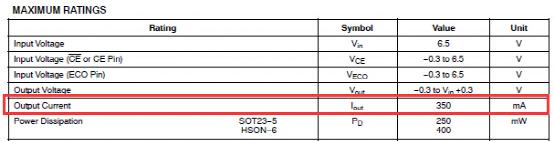

图 2  LDO的电气极限参数

游客，如果您要查看本帖隐藏内容请回复
